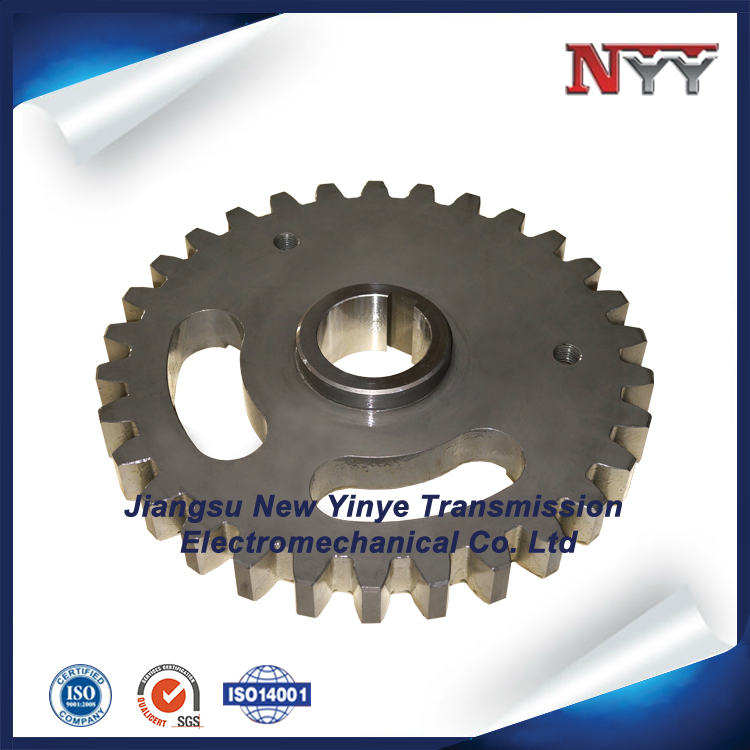

打樁機齒輪箱齒輪系統是動力傳遞與轉換的核心部件。主要承擔以下關鍵功能：
一、動力傳遞與轉換
扭矩放大功能
通過大小齒輪組合將發動機高速低扭矩轉換為低速高扭矩輸出，滿足打樁作業的沖擊力需求。例如柴油錘打樁機通過齒輪箱可將扭矩放大5-8倍。
轉速調節系統
螺旋打樁機的動力頭通過齒輪組實現0-30rpm的無級調速，適應不同地質條件的鉆進需求。
二、運動形式轉換
旋轉-直線運動轉換
在液壓步履式底盤機構中，齒輪箱將旋動轉換為立柱的垂直升降運動，升降精度可達±2mm。
多向動力分配
通過傘齒輪組實現90°方向轉換，同時驅動卷揚機、回轉平臺等多個執行機構。
三、工況適應
沖擊載荷緩沖
采用人字齒輪設計吸收柴油錘的瞬時沖擊，振動傳遞降低40%以上。
過載保護機制
通過精密的齒側間隙設計（0.1-0.15mm），在載時允許齒輪短暫滑脫保護傳動系統。
材料特性：打樁機齒輪多采用20CrMnTi合金鋼，經滲碳淬火處理后表面硬度達HRC58-62，芯部保持HRC30-35的韌性。這種"外硬內韌"的特性使其能承受20000次以上的沖擊循環。
